Werkingsprincipe

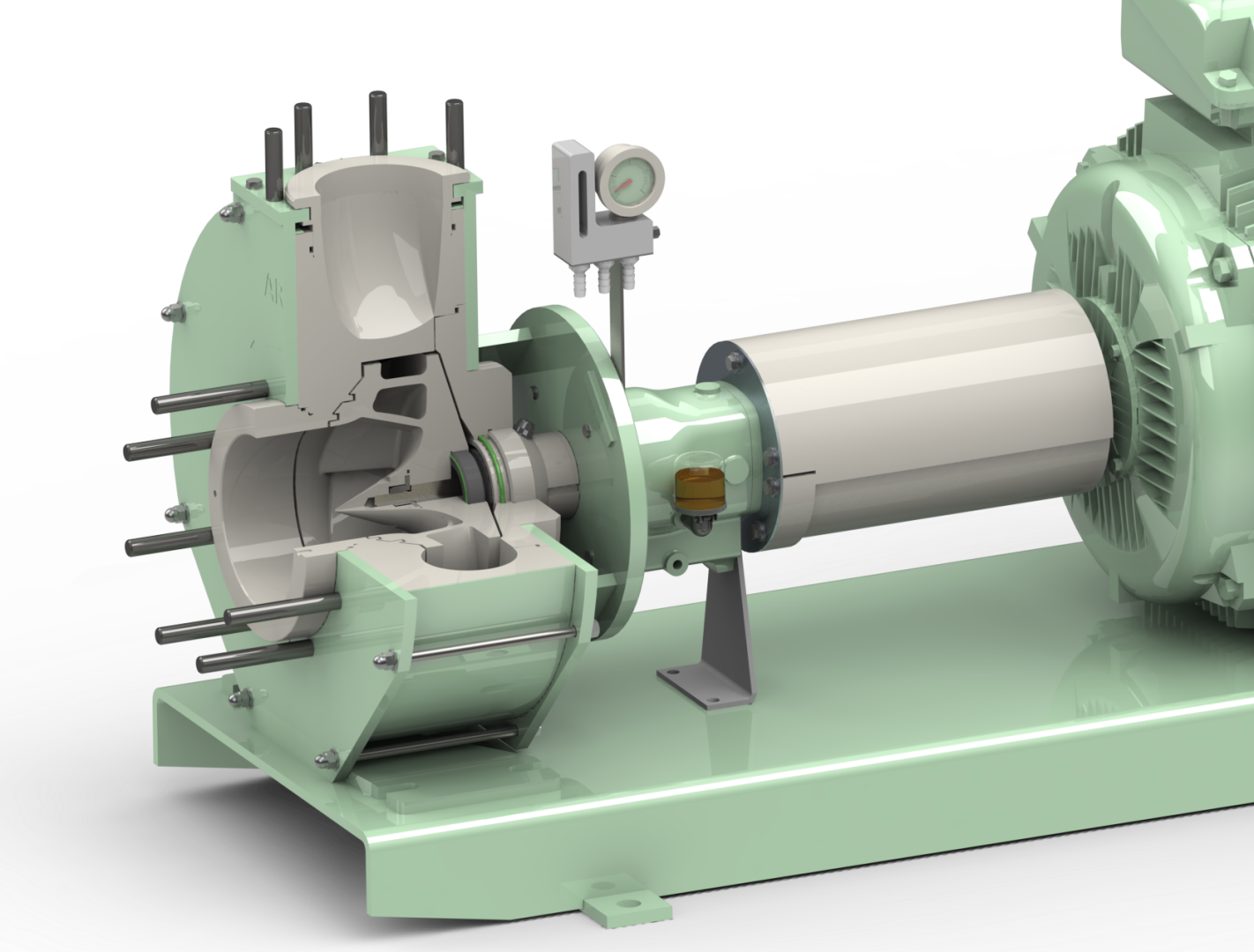

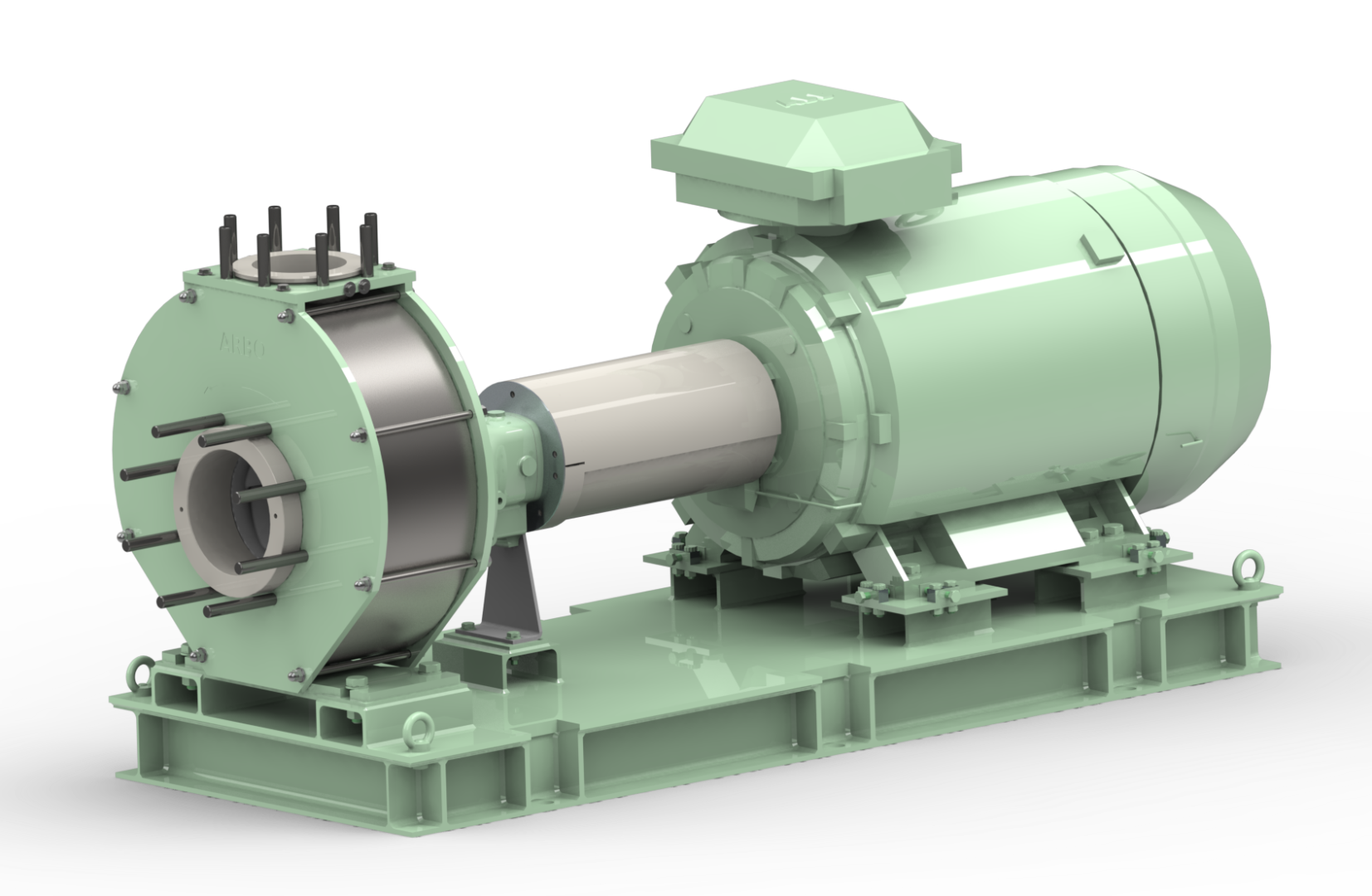

Deze configuratie bestaat uit een ‘vrij aseinde’, volledig samengebouwd met flexibele koppeling op een genormaliseerde fundatieplaat volgens DIN 24.259. Dankzij het ontwerp volgens het ‘back pull out’ systeem, kan het gehele roterende deel van de pomp worden gedemonteerd zonder dat leidingen of de motor hoeven te worden losgenomen. Daardoor is het eenvoudig de pomp te openen voor reiniging, inspectie of onderhoud. De uitlijning wordt niet verstoord en onnodig werk en kosten worden vermeden.

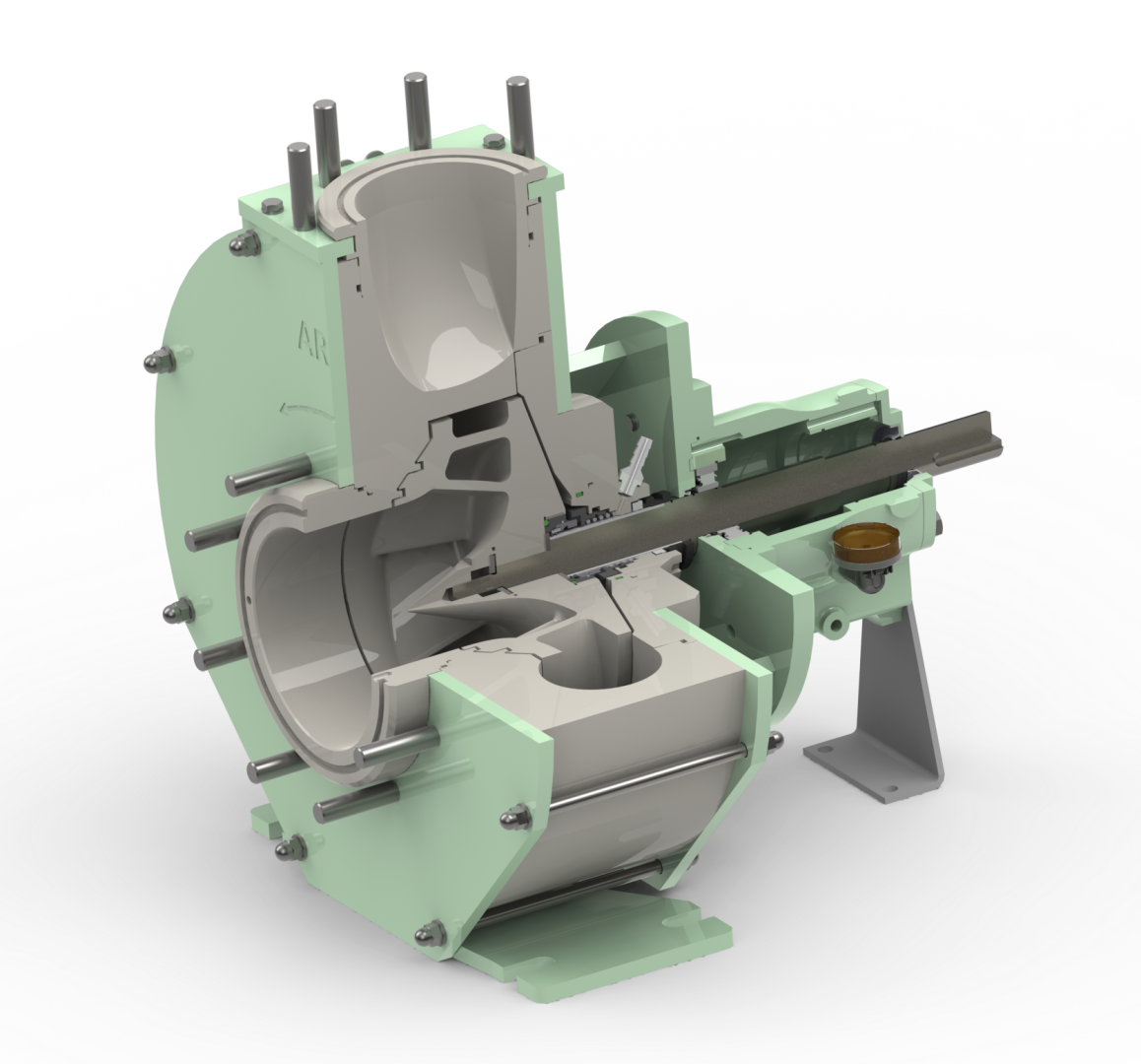

Toepassingen: Geschikt voor alle transport- en circulatietoepassingen van corrosieve en zelfs hoog viskeuze vloeistoffen bij een maximale efficiency. Deze serie pompen is voorzien van de modernste semi-open waaier met druk-compensatie. Deze is draairichting-onafhankelijk op de as bevestigd. Vanaf type 80-250-3D is een gesloten waaier voor een hoger rendement standaard.
Mechanische asafdichting
Het meest kritische onderdeel van een centrifugaalpomp is zonder enige twijfel de roterende asafdichting. Daarom wordt aan de ontwikkeling van dit onderdeel bij ARBO bijzondere zorg besteed. ARBO produceert een enkelvoudige, medium-gespoelde roterende asafdichting. Er bevinden zich uitsluitend hoogwaardige kunststoffen of siliciumcarbide onderdelen in de vloeistof. Het drukelement zorgt voor de juiste afdichting en bevindt zich buiten de vloeistofzone. Desondanks is ook deze volledig met kunststof bekleed of van Hast. C gemaakt voor maximale duurzaamheid. De statorring is flexibel gemonteerd om eventuele drukgolven te kunnen compenseren. Optioneel kan de pomp voorzien worden van een elektronische detector voor sealschade. Er is een variëteit aan seal-opties met systeemdrukken afhankelijk van het type van 1,5 - 10 Bar. De ARBO enkelvoudige seal TGSI kan worden geleverd in dubbelwerkende uitvoering met spermedium tegen een aantrekkelijke meerprijs. Naast ons eigen superieure fabricaat, is het mogelijk om genormaliseerde asafdichtingen te installeren zonder noemenswaardige constructiewijzigingen.

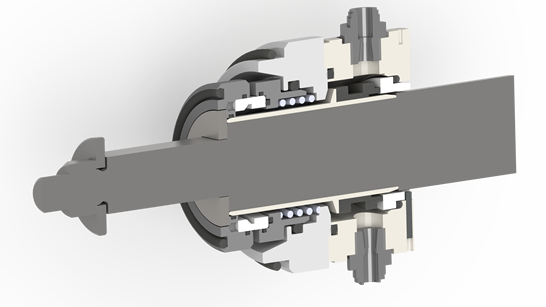

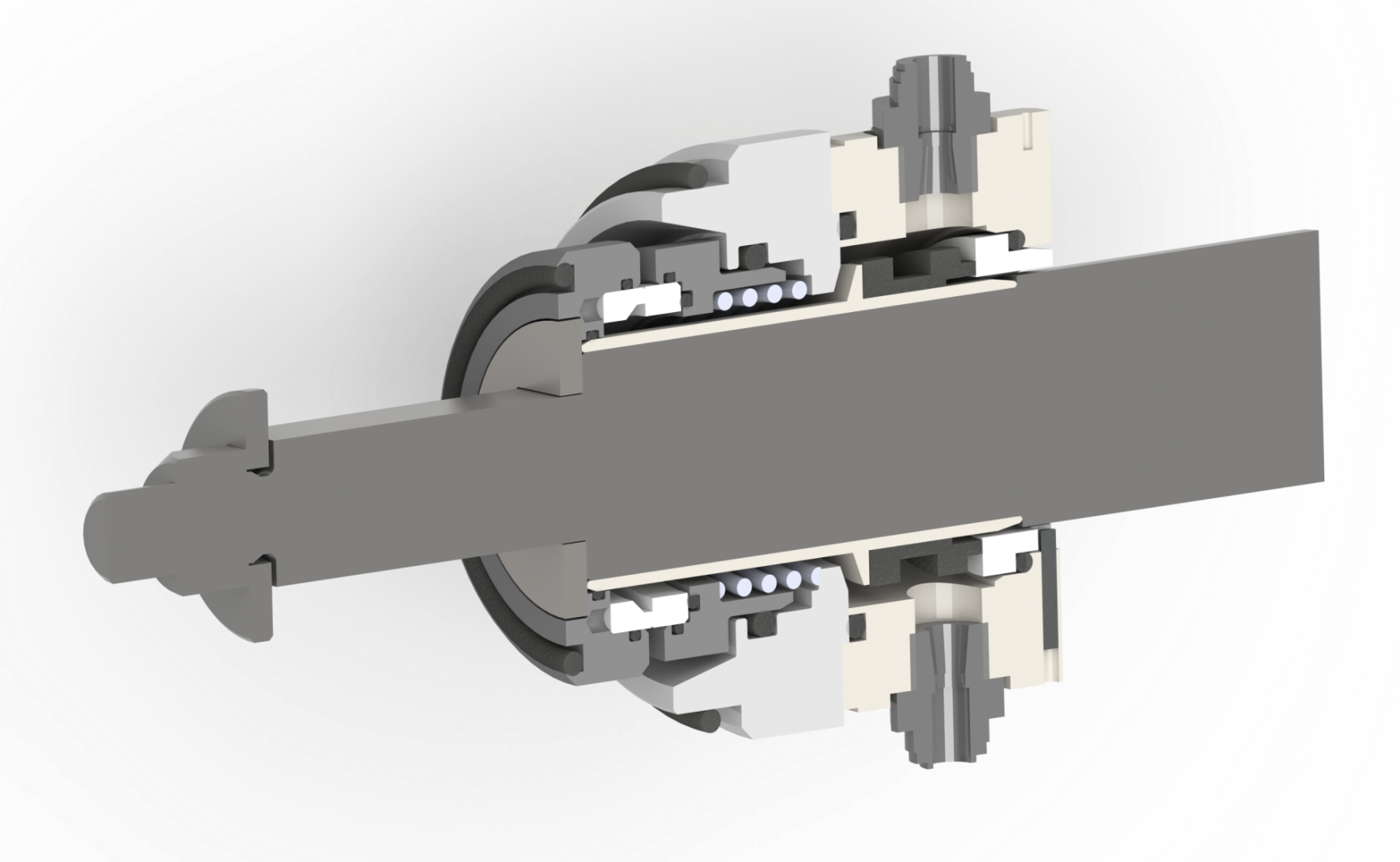

Dubbele asafdichting 2BL
Typische toepassingen voor de dubbele afdichting zijn voor media:
- Die een gehalte aan vaste deeltjes hebben van meer dan 10 gew.%.
- Die kunnen kristalliseren tijdens gebruik of tijdens stilstand.
- Die zeer kleine deeltjes bevatten; < 10 micron die de loopvlakken kunnen beschadigen.
Als spoelvloeistof kan normaal helder water worden gebruikt of er kan een externe spoelvloeistofunit geleverd worden om één of meerdere pompen in een gesloten circuit te voorzien van spoelvloeistof met slechts een zeer gering waterverbruik.
Een andere mogelijkheid is om een thermosifon systeem te gebruiken (zie pompbeveiliging).
Liquid seal monitors
Om de capaciteit en druk in te kunnen stellen adviseren wij Liquid Seal monitors te installeren. Deze voorziening kan op de pompunit gemonteerd worden om de juiste capaciteit en druk van de spoelvloeistof in te stellen en te bewaken.
Thermosiphon

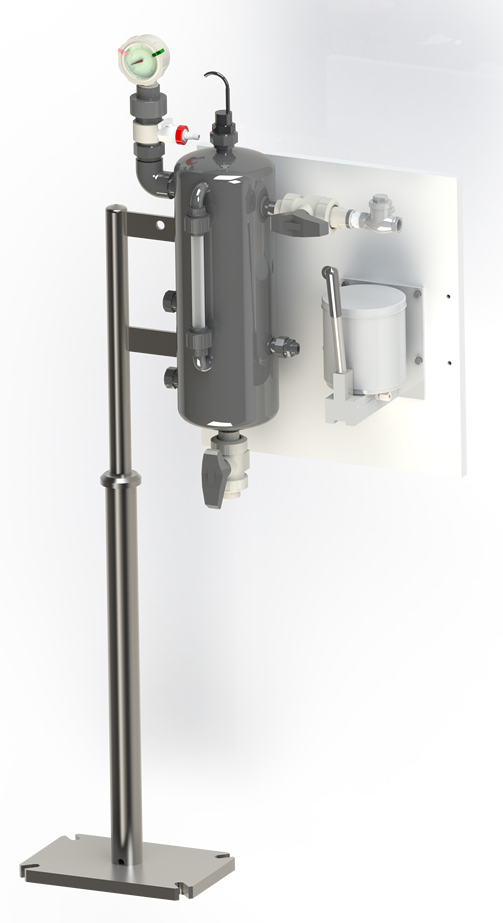

Is een methode van passieve warmte-uitwisseling, gebaseerd op natuurlijke convectie, die een vloeistof circuleert zonder de noodzaak van pomp. Deze circulatie kan ofwel een open lus zijn, zoals wanneer de vloeistof in een buffertank in één richting geleid wordt via een verbindingsbuis aan de onderkant van de tank naar een distributiepunt - of zelfs een boven de buffertank gemonteerde - of het kan een verticaal gesloten circuit zijn met terugkeer naar de originele buffertank. Het doel is om de overdracht van vloeistof te vereenvoudigen terwijl de kosten en complexiteit van een conventionele pomp of de verspilling van koelvloeistof worden vermeden. ARBO kan verschillende systemen aanbieden. Van eenvoudige thermosiphon-systemen die drukloos worden gebruikt met alleen water of een water/glycol mengsel op druksystemen met of zonder handpomp, manometers etc.

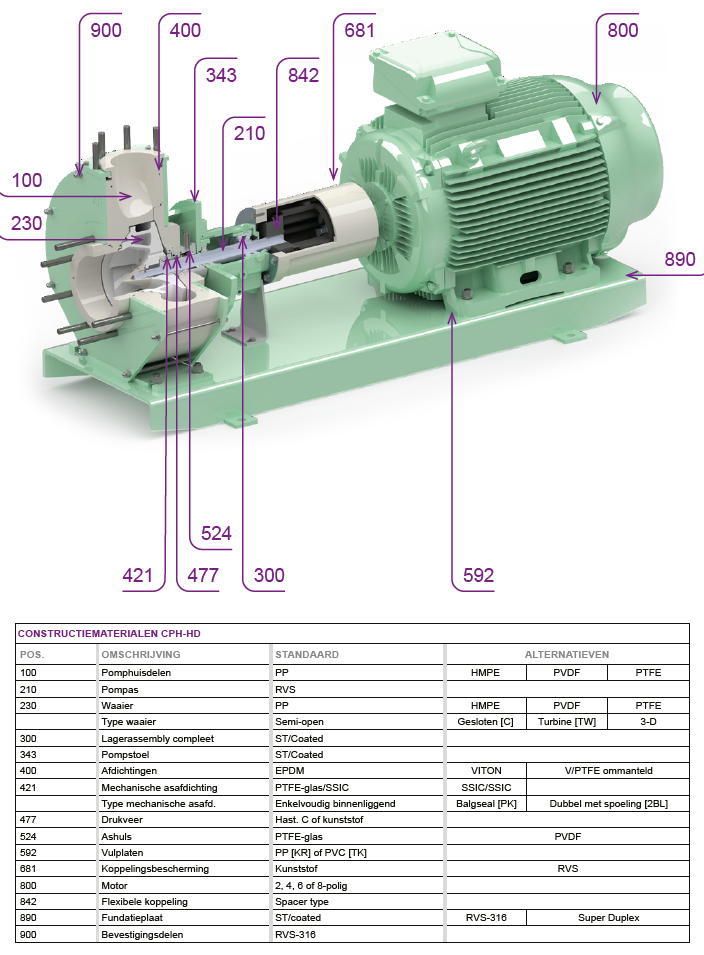

Materialen: De standaard materiaaluitvoering is PPH dat geschikt is voor de meeste toepassingen. Voor sterk abrasieve vloeistoffen (hoog % vaste delen) is op speciale bestelling hoog modulair Polyethyleen leverbaar voor de waaier en huisdelen. Voor zeer corrosieve vloeistofmengsels bij hoge temperaturen is een pomp leverbaar die geheel van PVDF of zuiver PTFE is vervaardigd.
