Funktionsprinzip

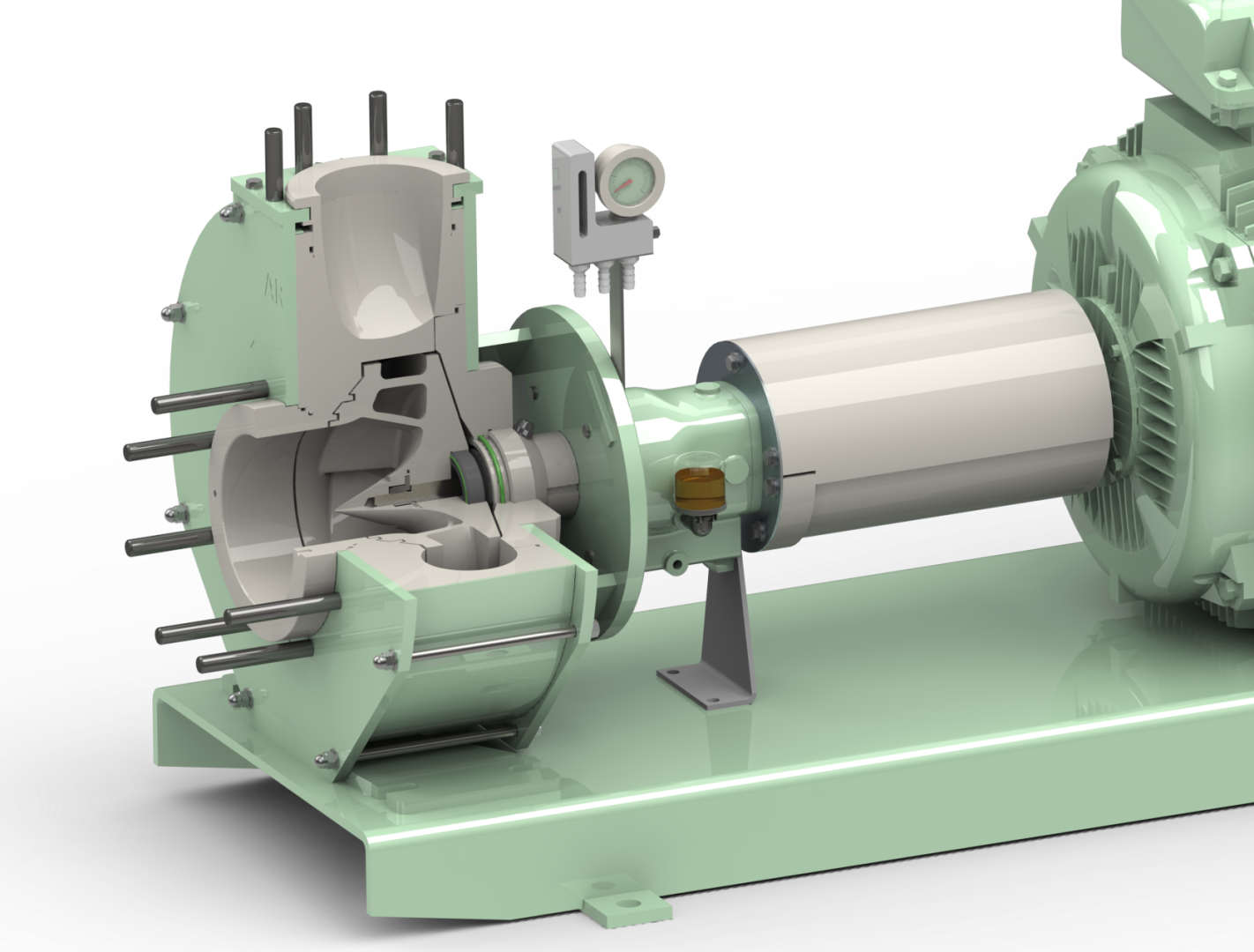

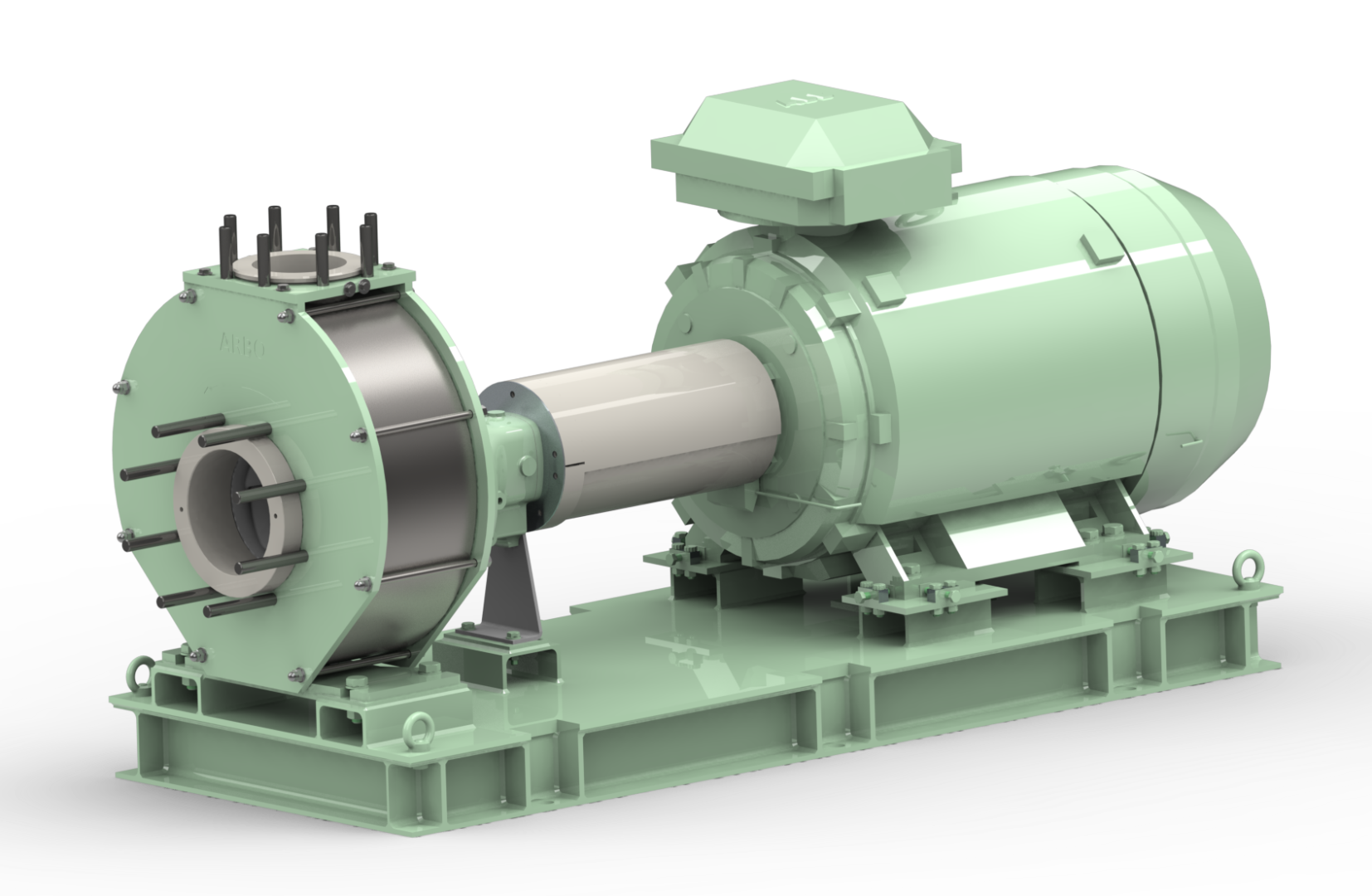

Diese Ausführung besteht aus einer Pumpe mit freiem Wellenende, komplett montiert mit einer flexiblen Kupplung auf einer genormten Grundplatte gemäß DIN 24.259. Dank des „Back-Pull-Out“-Designs kann die komplette rotierende Einheit der Pumpe demontiert werden, ohne dass Rohrleitungen oder der Motor entfernt werden müssen. Dadurch lässt sich die Pumpe für Reinigung, Inspektion oder Wartung einfach öffnen. Die Ausrichtung bleibt erhalten, wodurch unnötiger Arbeitsaufwand und zusätzliche Kosten vermieden werden.

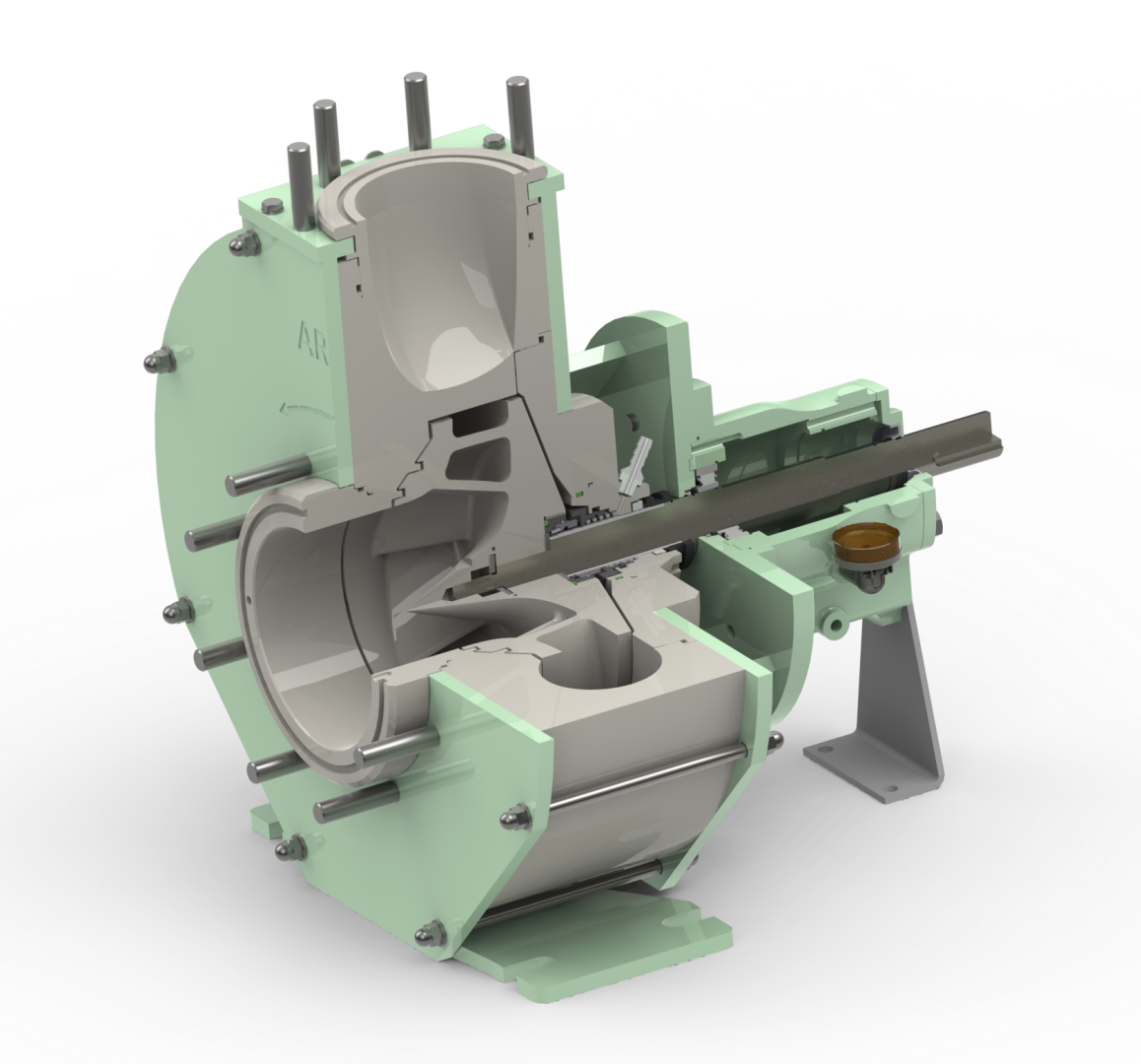

Anwendungen: Geeignet für alle Förder- und Umwälzanwendungen von korrosiven sowie auch hochviskosen Flüssigkeiten bei maximalem Wirkungsgrad. Diese Pumpenserie ist mit dem modernsten halboffenen Laufrad mit Druckausgleich ausgestattet. Das Laufrad ist unabhängig von der Drehrichtung auf der Welle befestigt. Ab Baugröße 80-250-3D gehört ein geschlossenes Laufrad für einen höheren Wirkungsgrad zur Standardausführung.
Mechanische Gleitringdichtung
Das kritischste Bauteil einer Kreiselpumpe ist ohne Zweifel die rotierende Wellenabdichtung. Deshalb widmet ARBO der Entwicklung dieses Bauteils besondere Aufmerksamkeit. ARBO fertigt eine einfachwirkende, mediengespülte Gleitringdichtung. Mit dem Fördermedium kommen ausschließlich hochwertige Kunststoffe oder Siliziumkarbid-Bauteile in Berührung. Das Federelement sorgt für die erforderliche Dichtkraft und befindet sich außerhalb des Fördermediums. Dennoch ist auch dieses Bauteil vollständig kunststoffummantelt oder aus Hastelloy C gefertigt, um eine maximale Lebensdauer zu gewährleisten. Der stationäre Gleitring ist flexibel gelagert, sodass Druckschwankungen ausgeglichen werden können. Optional kann die Pumpe mit einem elektronischen Sensor zur Überwachung von Dichtungsschäden ausgestattet werden. Je nach Pumpentyp stehen verschiedene Dichtungsvarianten für Systemdrücke von 1,5 bis 10 bar zur Verfügung. Die einfachwirkende ARBO-Gleitringdichtung TGSI ist gegen einen attraktiven Mehrpreis auch als doppeltwirkende Ausführung mit Sperrmedium erhältlich. Neben unserer eigenen hochwertigen Konstruktion können auch genormte Gleitringdichtungen ohne nennenswerte konstruktive Änderungen eingebaut werden.

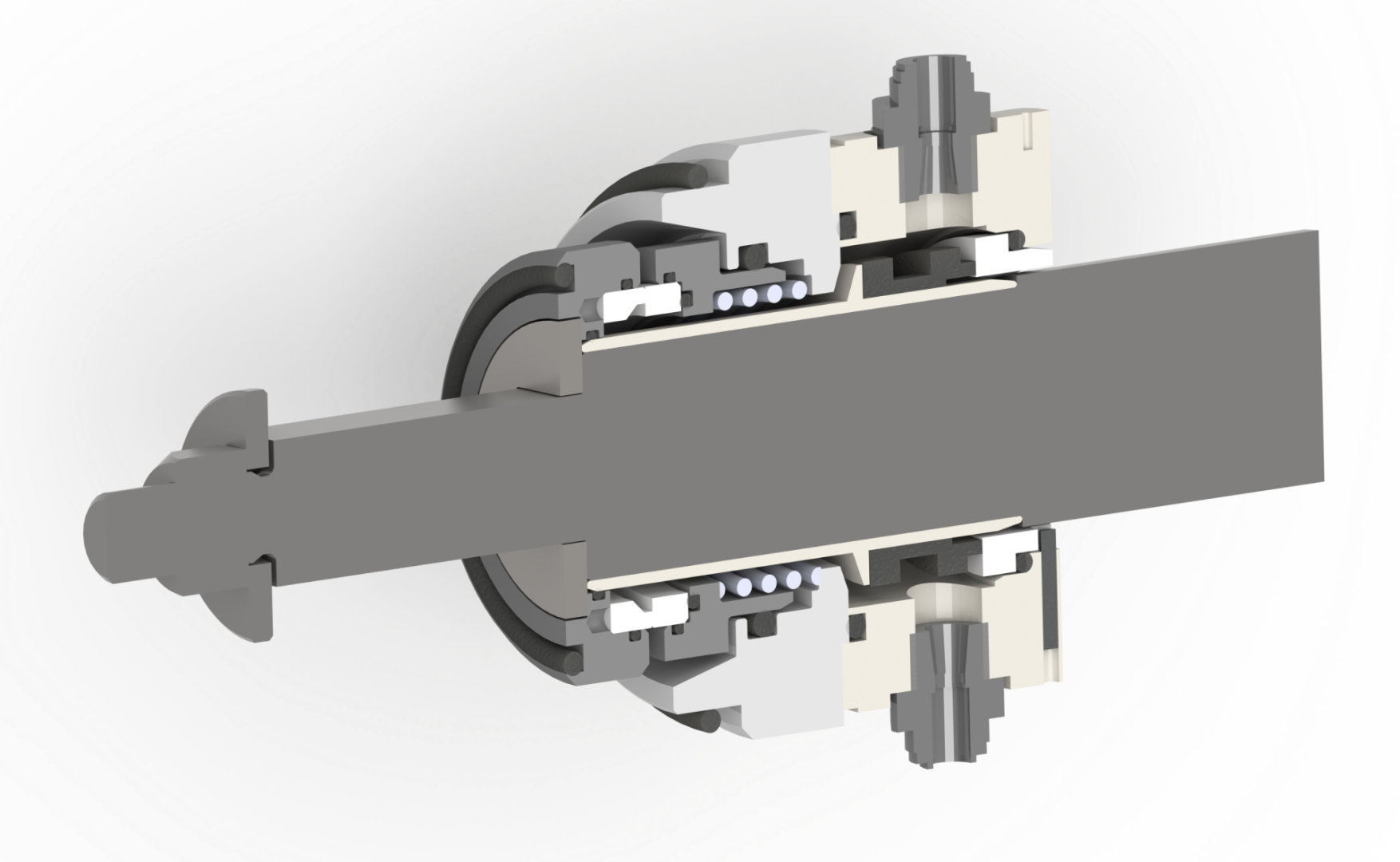

>Doppelte Gleitringdichtung 2BL
Typische Einsatzbereiche für die doppelte Gleitringdichtung sind Medien:
- mit einem Feststoffgehalt von mehr als 10 Gew.-%.
- die während des Betriebs oder im Stillstand kristallisieren können.
- die sehr feine Partikel (< 10 Mikrometer) enthalten, welche die Gleitflächen beschädigen können.
Als Sperrflüssigkeit kann gewöhnliches sauberes Wasser verwendet werden. Alternativ kann eine externe Sperrflüssigkeitseinheit geliefert werden, die eine oder mehrere Pumpen in einem geschlossenen Kreislauf mit Sperrflüssigkeit versorgt und dabei nur einen sehr geringen Wasserverbrauch aufweist.
Eine weitere Möglichkeit ist der Einsatz eines Thermosiphon-Systems (siehe Pumpenschutz).
Liquid Seal Monitors
Zur Einstellung und Überwachung von Fördermenge und Druck empfehlen wir den Einsatz von Liquid Seal Monitors. Diese können direkt auf der Pumpeneinheit montiert werden und ermöglichen die präzise Einstellung sowie kontinuierliche Überwachung der Fördermenge und des Drucks der Sperrflüssigkeit.
Thermosiphon
Ein Thermosiphon ist ein System zur passiven Wärmeübertragung, das auf natürlicher Konvektion basiert und eine Flüssigkeit ohne den Einsatz einer Pumpe zirkulieren lässt. Diese Zirkulation kann als offener Kreislauf ausgeführt sein, bei dem die Flüssigkeit aus einem Vorratsbehälter über eine Verbindungsleitung zu einem Entnahmepunkt strömt, oder als vertikaler geschlossener Kreislauf mit Rückführung in denselben Behälter. Ziel ist es, den Flüssigkeitstransport zu vereinfachen und gleichzeitig die Kosten und Komplexität einer herkömmlichen Pumpe oder den unnötigen Verbrauch von Kühlflüssigkeit zu vermeiden. ARBO bietet verschiedene Thermosiphon-Systeme an – von einfachen drucklosen Ausführungen für Wasser oder Wasser-Glykol-Gemische bis hin zu Drucksystemen mit oder ohne Handpumpe, Manometern und weiteren Optionen.
Materialien: Die Standardausführung besteht aus PPH und eignet sich für die meisten Anwendungen. Für stark abrasive Flüssigkeiten (mit hohem Feststoffanteil) sind auf Sonderbestellung Laufräder und Gehäuseteile aus hochmolekularem Polyethylen erhältlich. Für stark korrosive Flüssigkeitsgemische bei hohen Temperaturen ist eine Pumpe erhältlich, die vollständig aus PVDF oder reinem PTFE gefertigt ist.
